Настройка спутниковой антенны для приема сигнала с спутников Ямал требует точности и соблюдения определенной последовательности действий. Рассмотрим пошаговый процесс настройки.
Содержание
Необходимое оборудование
| Оборудование | Назначение |
| Спутниковая антенна | Отражатель сигнала (размер зависит от региона) |
| Конвертер | Преобразование сигнала (частота 10750 MHz для Ямал) |
| Кронштейн | Крепление антенны |
| Ресивер | Прием и декодирование сигнала |
Подготовка к настройке
Основные параметры спутника Ямал:
- Позиция: 90° восточной долготы (Ямал 601)
- Частота транспондера: 10974 MHz (уточните для своего региона)
- Символьная скорость: 30000 MSymb/s
- Поляризация: вертикальная (V) или горизонтальная (H)
Пошаговая настройка антенны
1. Установка оборудования:
- Закрепите кронштейн на устойчивой поверхности
- Соберите антенну согласно инструкции
- Установите конвертер в держатель
- Подключите кабель к конвертеру и ресиверу
2. Настройка положения антенны:
| Параметр | Значение |
| Азимут | Зависит от региона (пример: 145° для Москвы) |
| Угол места | Пример: 27° для Москвы |
| Поляризация | По часовой стрелке (пример: 7:30 для Москвы) |
Точная настройка сигнала
Процесс настройки:
- Включите ресивер и телевизор
- Зайдите в меню настройки ресивера
- Выберите спутник Ямал 90°E
- Настройте активный транспондер
- Медленно поворачивайте антенну по азимуту

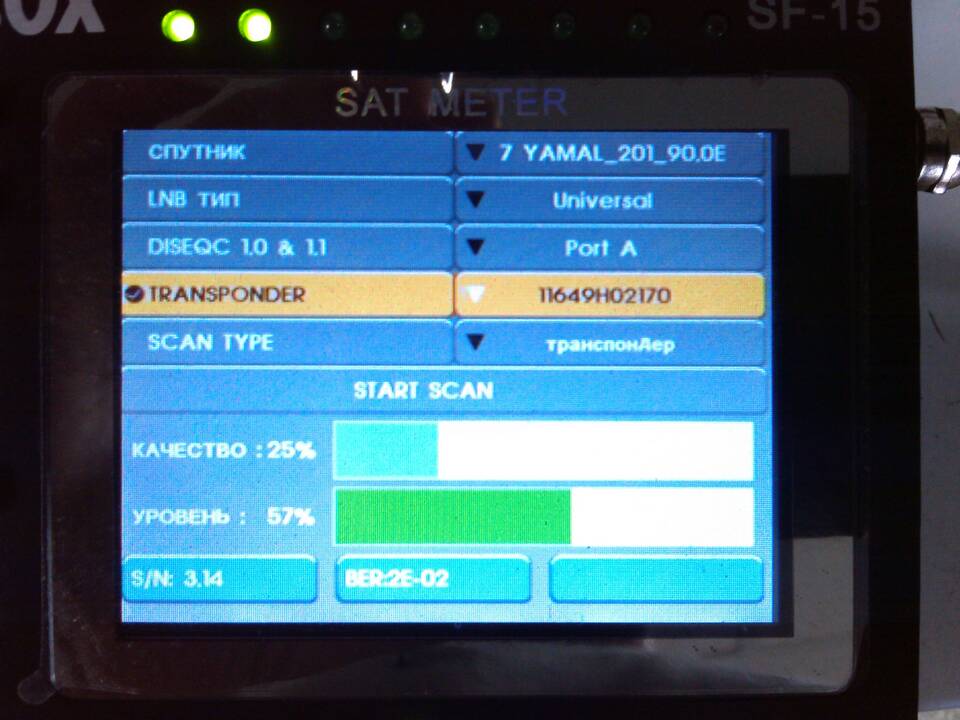

- Контролируйте уровень сигнала на шкале
- Зафиксируйте положение при максимальном сигнале
Проверка качества сигнала
| Параметр | Рекомендуемое значение |
| Уровень сигнала | Не менее 70% |
| Качество сигнала | Не менее 60% |
| BER (Bit Error Rate) | Менее 10E-5 |
Дополнительные настройки:
- Проверьте правильность LNB Type (10750 для Ямал)
- Убедитесь в правильности DiSEqC настроек
- При необходимости отрегулируйте фокус антенны
- Проверьте целостность кабеля и соединений
Решение возможных проблем
Типичные проблемы и решения:
- Нет сигнала: проверьте направление антенны и соединения
- Слабый сигнал: увеличьте размер антенны или проверьте препятствия
- Нет отдельных каналов: обновите список каналов или проверьте настройки транспондера
