Проверка компрессора кондиционера мультиметром помогает диагностировать неисправности. Рассмотрим правильную методику проверки обмоток компрессора.
Содержание
1. Подготовка к проверке
- Полностью обесточьте сплит-систему
- Снимите защитную крышку наружного блока
- Обеспечьте доступ к клеммной колодке компрессора
- Подготовьте мультиметр с функцией измерения сопротивления
2. Определение клемм компрессора
| Клемма | Обозначение | Назначение |
| C (Common) | Общий вывод | Центральная клемма |
| R (Run) | Рабочая обмотка | Подключение к сети |
| S (Start) | Пусковая обмотка | Через пусковое реле |
3. Пошаговая инструкция проверки
- Отсоедините провода от клемм компрессора
- Установите мультиметр в режим измерения сопротивления (200 Ом)
- Прозвоните пары обмоток: C-R, C-S, R-S
- Зафиксируйте показания сопротивления
- Проверьте сопротивление между каждой клеммой и корпусом
- Сопротивление C-R + C-S должно равняться R-S
- Типичные значения: 2-5 Ом между C-R и C-S
- Сопротивление R-S обычно больше суммы C-R и C-S
- Сопротивление на корпус должно быть бесконечным
- Не проверяйте компрессор под напряжением

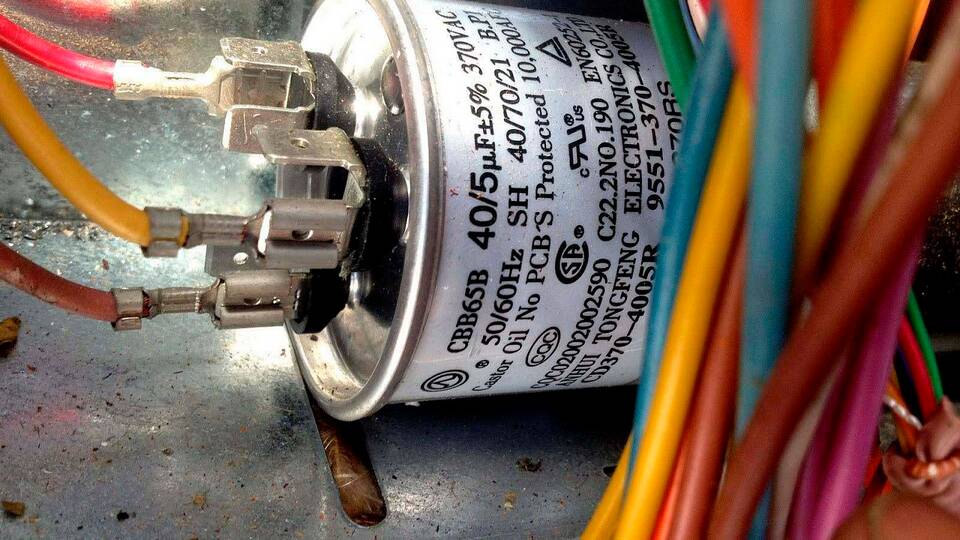

- Разрядите конденсатор перед проверкой
- Используйте исправный измерительный прибор
- Не прикасайтесь к токоведущим частям
4. Анализ результатов измерений
Возможные неисправности
| Проблема | Признаки |
| Обрыв обмотки | Бесконечное сопротивление |
| Межвитковое замыкание | Сопротивление ниже нормы |
| Замыкание на корпус | Сопротивление менее 1 МОм |
Меры безопасности
Дополнительные проверки
Для полной диагностики рекомендуется также проверить: работоспособность пускового конденсатора, состояние реле защиты, давление в системе и ток потребления компрессора под нагрузкой.
